Wie Eingangs erwähnt, beinhaltete die zu optimierende Aufgabenstellung das Demontieren des Vierpunktlagers und der Nadelhülse.

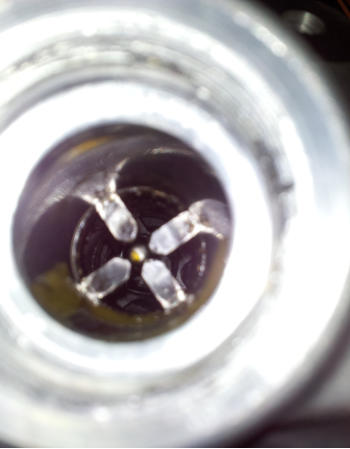

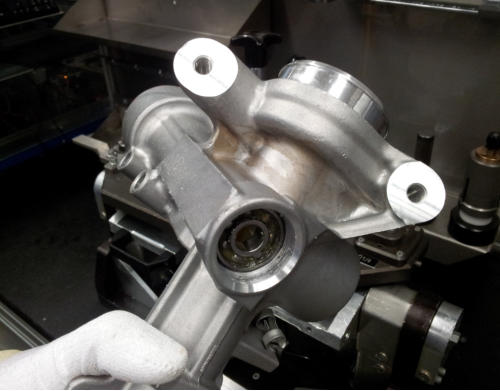

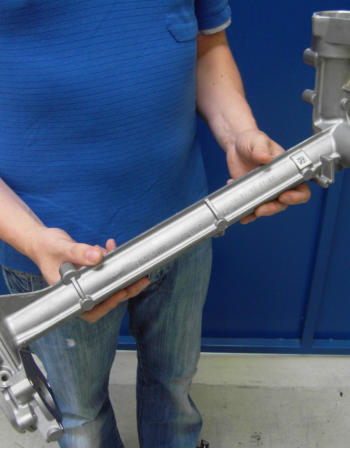

Das Vierpunktlager

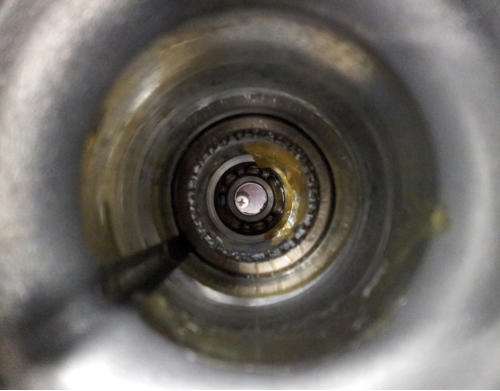

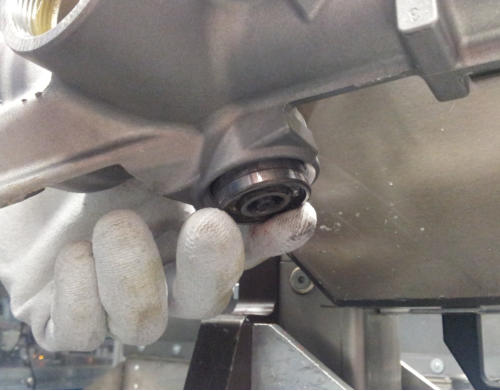

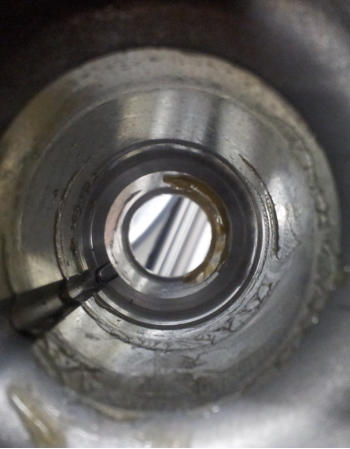

Die Nadelhülse
Der Demontagevorgang

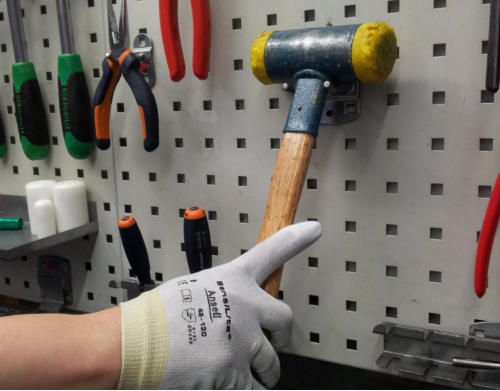

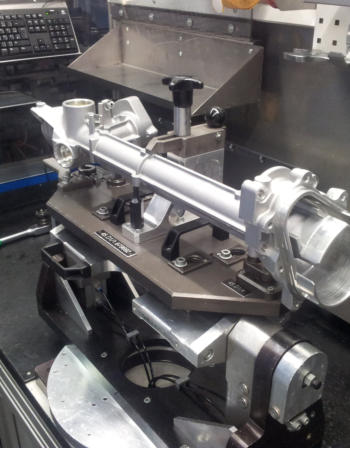

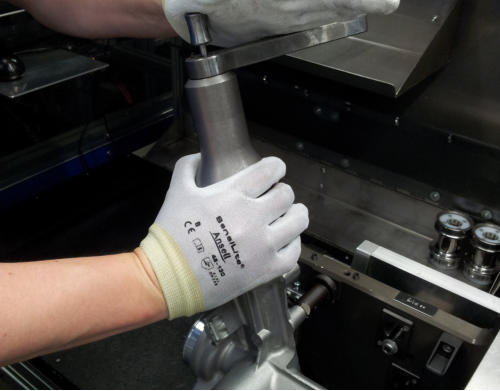

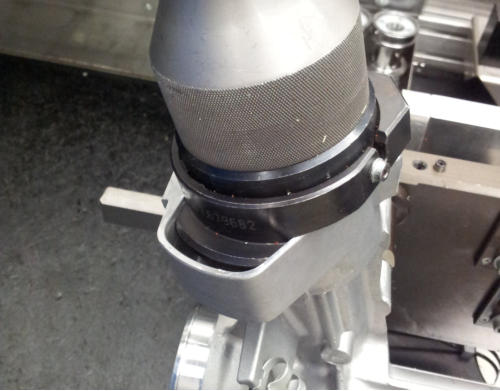

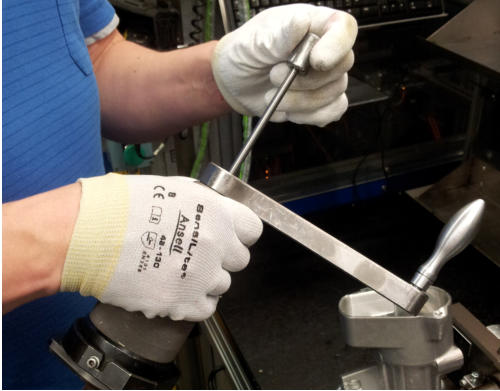

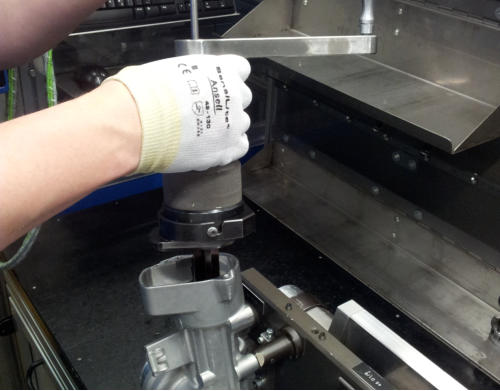

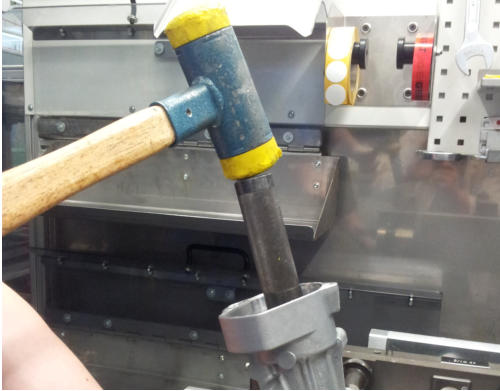

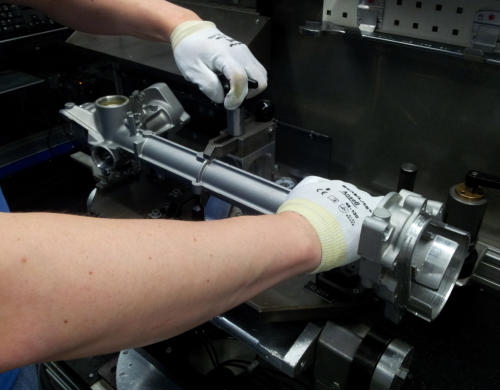

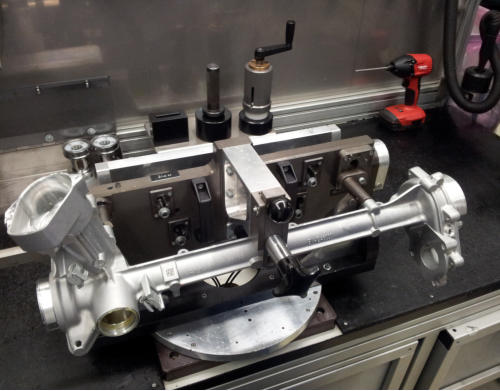

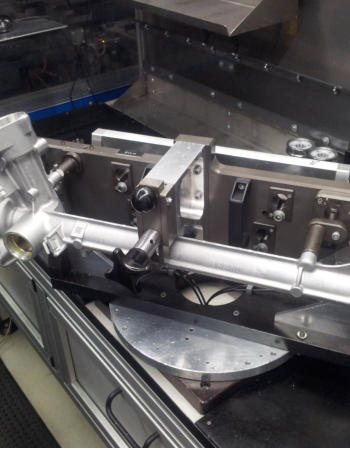

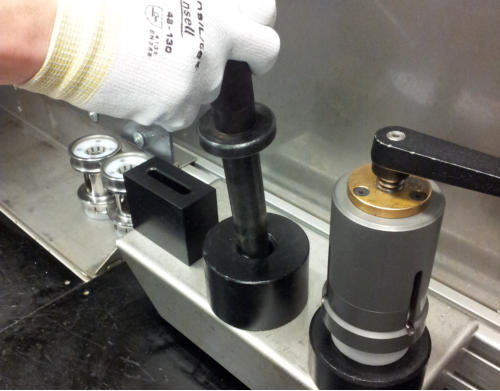

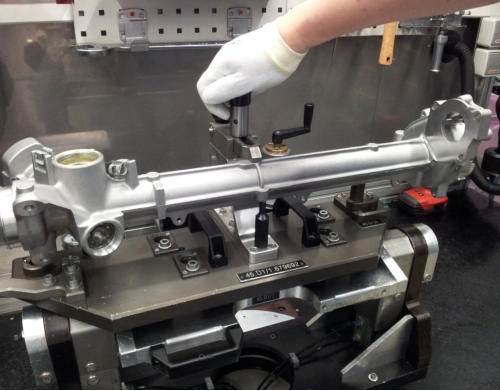

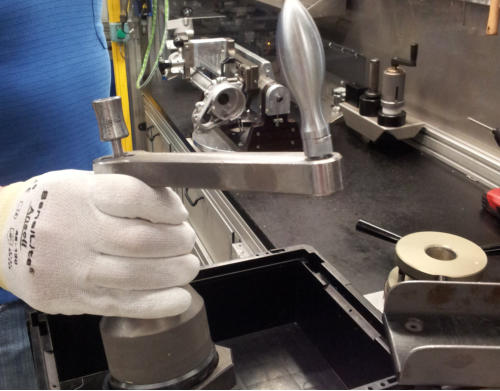

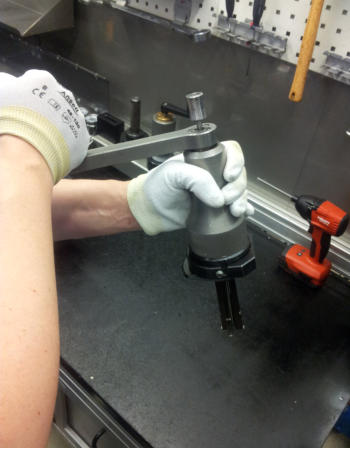

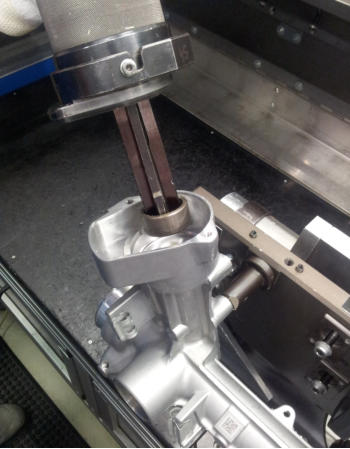

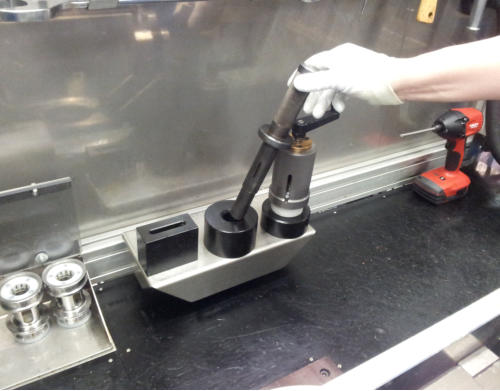

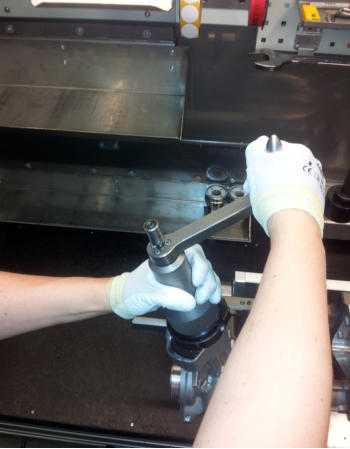

Zuerst wird das Vierpunktlager aus dem Gehäuse entfernt Dafür wird das Lenkgehäuse am Nacharbeitsplatz eingespannt Zur besseren Bearbeitung wird die Aufnahme um einen Winkel von... ...45° Grad nach vorne gekippt ...das Vierpunktlager auszutreiben Anschließend wird der Hammer wieder in der Vorrichtung platziert... ...und der Dorn wieder der Aufnahme zugeführt Nun nimmt der Mitarbeiter das Werkzeug zum Ausziehen der Nadelhülse ...um dadurch die Nadelhülse zu greifen Die Spindel wird nun so lange gegen den Uhrzeigersinn gedreht... ...bis die Nadelhülse ihren Sitz im Gehäuse verlassen hat Das Werkzeug muss nun wieder in die Grundstellung gebracht werden Der Mitarbeiter nimmt nun den Dorn aus der Aufnahme... ...und den Gummihammer aus der Hängevorrichtung Der Dorn wird in den Bohrung des Gehäuses geführt, wo die noch vorhandene Nadelhülse als Führung dient Mit dem Hammer und dem Dorn beginnt der Mitarbeiter nun... Bevor er damit mit beginnt, muss gewährleistet sein, dass sich das Werkzeug in der Grundstellung befindet Danach kann der Auszieher in das Gehäuse geführt werden... ...der korrekte Sitz wird durch die Werkzeugform gewährleistet Der Nacharbeiter drückt den Stift herunter, wodurch die Klauen im Werkzeug spreizen... Das Gehäuse wird wieder gekippt... ...und hat nun wieder dieselbe Position wie zu Beginn des Demontagevorganges Nachdem nun beide Lager entfernt wurden... ...kann das Lenkgehäuse wieder der Produktion zugeführt werden Ist-Zustand
